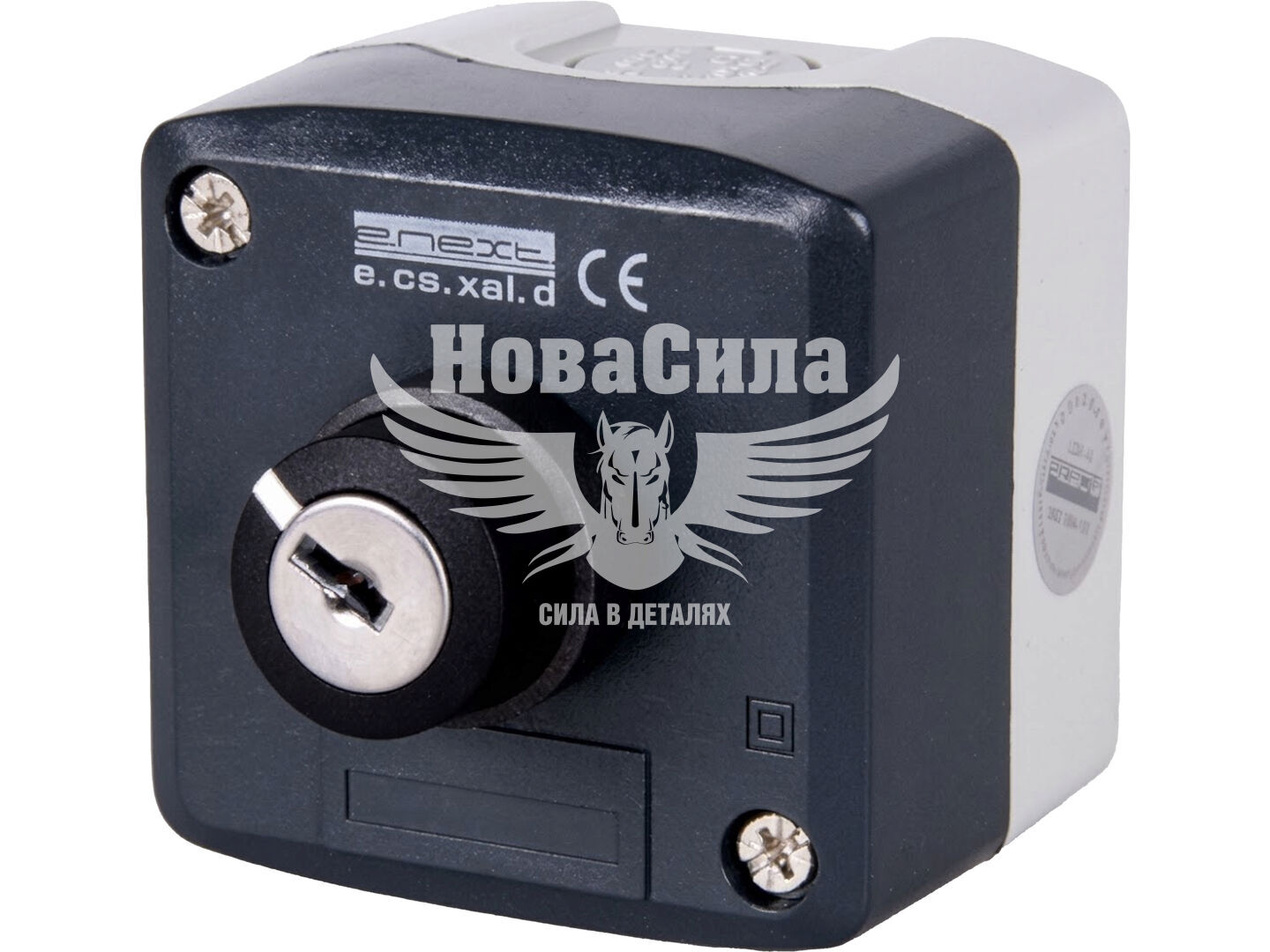

Пост управления с селекторным переключателем с ключом E.NEXT e.cs.stand.xal.d.144, 2 положения 0-1, черный, 1NO, IP54 (s006020)

Кнопочный пост E.NEXT e.cs.stand.xal.d.144 с секторным переключателем 0-1 с ключом, черный, 1NO, IP54

Кнопочный пост E.NEXT e.cs.stand.xal.d.144 предназначен для ручного управления коммутационным оборудованием, электроприводами и системами автоматики. Оснащен секторным переключателем с ключом и двумя положениями 0-1, что позволяет организовать управление электрической цепью с использованием ключевого механизма.

Главная особенность модели — переключение с помощью ключа. В отличие от обычного поворотного переключателя, такая конструкция ограничивает возможность управления для лиц, не имеющих соответствующего ключа. Это полезно для оборудования, включение которого должно выполняться уполномоченным персоналом.

Переключатель имеет один нормально разомкнутый контакт NO. Положения 0-1 позволяют организовать команды отключения и включения электрической цепи. При замыкании контакта управляющий сигнал может подаваться на катушку контактора, промежуточное реле или другое устройство автоматики в соответствии со схемой подключения.

Кнопочный пост можно использовать для управления станками, насосными установками, вентиляционными системами, электроприводами и другим технологическим оборудованием. Ключевой механизм особенно уместен в случаях, когда необходимо ограничить доступ к ручному управлению.

Корпус имеет степень защиты IP54, предусматривающую защиту от пыли в количестве, способном нарушить работу устройства, и от брызг воды. Рабочий температурный диапазон составляет от -10 до +60 °C.

Модель предназначена для электрических цепей переменного и постоянного тока. Категории применения AC-15 и DC-13 позволяют использовать переключатель для коммутации соответствующих электромагнитных нагрузок в цепях управления. Номинальный условный тепловой ток Ith составляет 10 А, а допустимый рабочий ток зависит от напряжения и типа тока.

Основные преимущества:
- Секторный переключатель с ключевым управлением.
- Два положения переключателя 0-1.
- Возможность ограничения доступа к управлению оборудованием.
- Нормально разомкнутый контакт NO.
- Отдельный корпус для локального управления.
- Степень защиты IP54.
- Поддержка цепей переменного и постоянного тока.
- Категории применения AC-15 и DC-13.
- Рабочая температура от -10 до +60 °C.

Кнопочный пост E.NEXT e.cs.stand.xal.d.144 подходит для организации управления оборудованием с доступом по ключу. Перед монтажом необходимо проверить контактную схему, допустимые параметры нагрузки и особенности ключевого механизма. Возможность извлечения ключа в конкретном положении и способ фиксации положений в предоставленных характеристиках не уточнены.

Характеристики:
Бренд: E.NEXT
Модель: e.cs.stand.xal.d.144
Артикул: s006020
Тип: кнопочный пост с секторным переключателем
Назначение: управление коммутационным оборудованием
Тип органа управления: секторный переключатель с ключом
Положения переключателя: 0-1
Цвет: черный
Контакт: 1NO, нормально разомкнутый
Тип тока: AC/DC
Категория применения: AC-15, DC-13
Номинальный рабочий ток AC при 380 В: 1,5 А
Номинальный рабочий ток AC при 220 В: 2,5 А
Номинальный рабочий ток AC при 110 В: 4 А
Номинальный рабочий ток AC при 48 В: 6 А
Номинальный рабочий ток DC при 110 В: 0,6 А
Номинальный рабочий ток DC при 48 В: 1,3 А
Номинальный рабочий ток DC при 24 В: 2,5 А
Номинальный условный тепловой ток Ith: 10 А
Номинальное напряжение изоляции Ui: 500 В
Номинальная частота: 50 Гц
Частота переключений: не более 5 в минуту
Степень защиты: IP54
Рабочая температура: от -10 до +60 °C
Степень загрязнения среды: 3
Максимальная высота эксплуатации: 2000 м
Рабочее положение: произвольное
Соответствие стандартам: ДСТУ EN 60947-1, ДСТУ EN 60947-5-1
