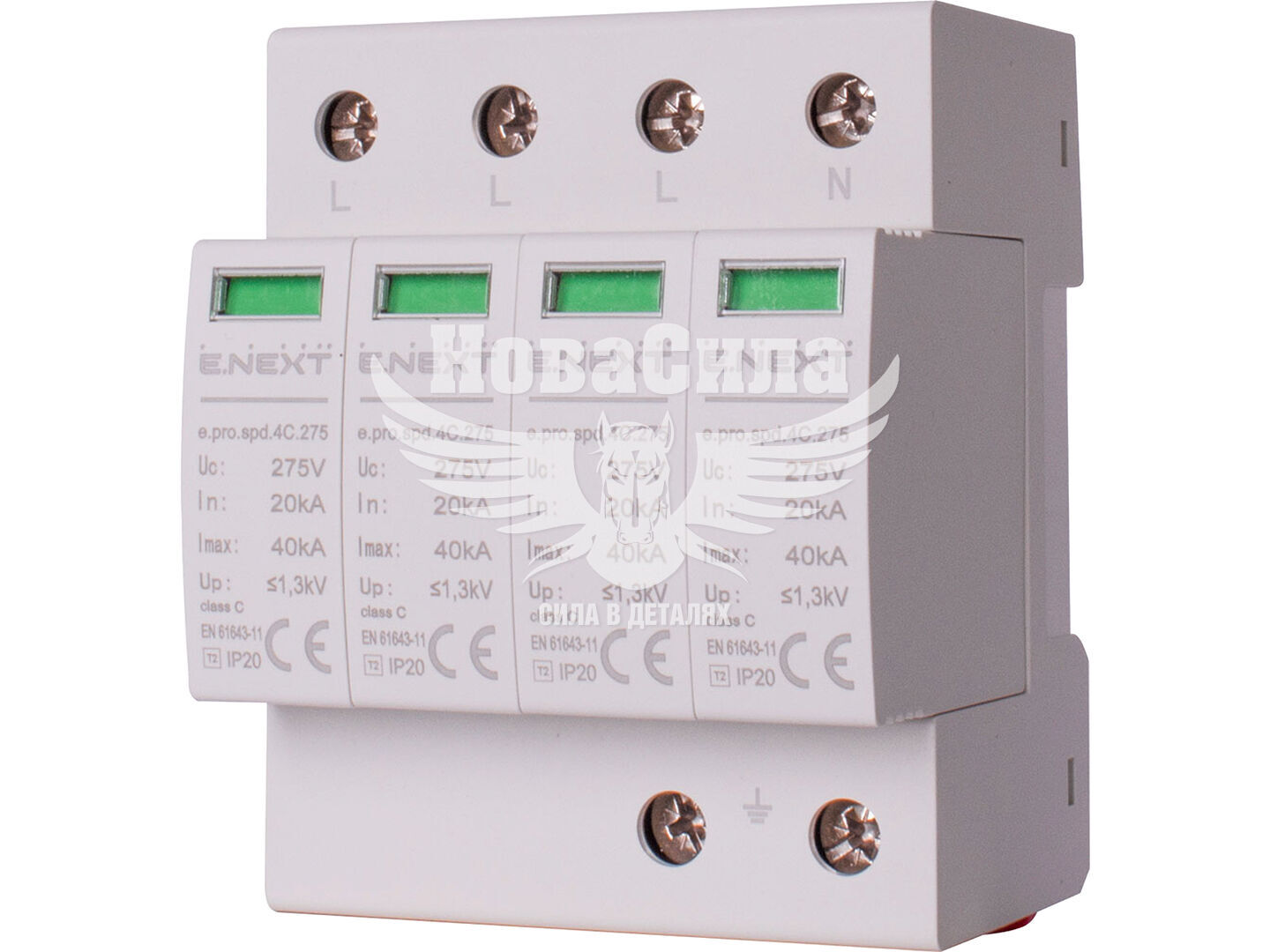

Устройство защиты от импульсных перенапряжений (УЗИП) E.NEXT e.pro.spd.4C.275, 4 полюса, класс II (C), 275 В, 20/40 кА (p076008)

Устройство защиты от импульсных перенапряжений E.NEXT e.pro.spd.4C.275, 4 полюса, класс II (C), 275 В (p076008)

Устройство защиты от импульсных перенапряжений E.NEXT e.pro.spd.4C.275 предназначено для ограничения кратковременных скачков напряжения в электросетях переменного тока. Помогает снизить риск повреждения электрооборудования вследствие грозовых воздействий и коммутационных перенапряжений.

Модель относится к классу II (C), или типу 2, и используется в распределительных электрощитах. Четырехполюсное исполнение позволяет применять устройство в соответствующих схемах защиты трехфазных электросетей с нейтральным проводником.

При возникновении импульсного перенапряжения УЗИП ограничивает его уровень и отводит импульсный ток через предусмотренное схемой защитное соединение. Это помогает защитить изоляцию, блоки питания, электронные компоненты и системы управления от воздействия кратковременных перенапряжений.

Максимальное длительное рабочее напряжение Uc составляет 275 В AC. Номинальный разрядный ток In равен 20 кА, а максимальный Imax — 40 кА для импульса формы 8/20 мкс.

Уровень защиты от перенапряжения составляет 1,3 кВ, а время срабатывания — менее 25 нс. Эти характеристики важны при выборе устройства для защиты электроустановки от импульсных воздействий.

Основные преимущества:
- Защита от импульсных перенапряжений класса II (C).
- Четырехполюсное исполнение.
- Применение в соответствующих схемах трехфазных электросетей.
- Максимальное длительное рабочее напряжение 275 В AC.
- Номинальный разрядный ток 20 кА.
- Максимальный разрядный ток 40 кА.
- Уровень защиты от перенапряжения 1,3 кВ.
- Время срабатывания менее 25 нс.
- Монтаж на DIN-рейку 35 мм.
- Возможность подключения соединительной шины типа FORK.

E.NEXT e.pro.spd.4C.275 применяется в электрощитах жилых домов, офисов, магазинов, мастерских и производственных объектов. Устройство помогает организовать защиту электронных систем автоматики, блоков питания и другого оборудования, чувствительного к импульсным перенапряжениям.

Для подключения используются проводники сечением от 2,5 до 25 мм2. Степень защиты IP20 предусматривает установку в электрощитовом оборудовании с соответствующими условиями эксплуатации. Рабочий температурный диапазон составляет от -40 до +80 °C.

Перед монтажом необходимо проверить соответствие четырехполюсной схемы типу электросети и системе заземления. Важно обеспечить надлежащее защитное заземление, правильно подобрать защитный аппарат и учесть координацию с другими ступенями защиты в соответствии с документацией производителя.

Важно: УЗИП класса II (C) предназначен для ограничения кратковременных импульсных перенапряжений. Он не заменяет автоматический выключатель, реле контроля напряжения или устройство молниезащиты типа 1 там, где его установка необходима.

Характеристики:
Бренд: E.NEXT
Серия: e.pro.spd
Модель: e.pro.spd.4C.275
Артикул: p076008
Тип: устройство защиты от импульсных перенапряжений (УЗИП)
Класс защиты: II (C), тип 2
Количество полюсов: 4
Тип тока: переменный (AC)
Максимальное длительное рабочее напряжение Uc: 275 В
Номинальная частота: 50 Гц
Номинальный разрядный ток In (8/20 мкс): 20 кА
Максимальный разрядный ток Imax (8/20 мкс): 40 кА
Уровень защиты от перенапряжения: 1,3 кВ
Время срабатывания: менее 25 нс
Сечение присоединительного провода: 2,5-25 мм2
Подключение соединительной шины FORK (вилка): да
Монтаж: DIN-рейка 35 мм
Степень защиты: IP20
Диапазон рабочих температур: от -40 до +80 °C
Соответствие стандартам: ДСТУ EN 61643-11
Страна происхождения: Китай (КНР)
Способ утилизации: передача специализированному предприятию
